5至15層井筒式立體車庫

工作原理：

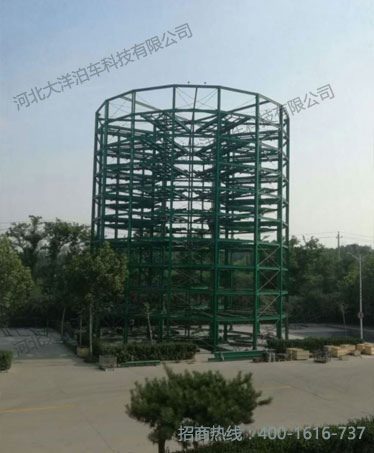

車庫呈圓筒或正多邊形布置，結構分為內外筒，內筒為升降通道，集成升降平臺、回轉系統、平層系統、搬運器。外筒為泊位，呈放射狀布置，每層可設6-12車位，占地僅直徑18.8-21.5米的土地面積。出入口室可在地面層泊位設置1個或多個，也可設置于升降平臺。存取車時，搬運器負責出入口室與升降平臺、升降平臺與泊位的搬運，升降與回轉同步完成到達指定泊位，大大提高了存取車效率。

設備特點：

1、適用范圍：室外多高層車庫，室內混凝土井道式車庫。

2、驅動形式：采用液壓滑輪大傳動比驅動。液壓系統采用泵群泵站，可實現多泵共用備用。低噪音，高能效，安全可靠。

3、交換形式：采用梳齒搬運器或夾輪搬運器。

4、布置形式：可布置為全地上式、半地上半地下式、全地下式。

5、設有入口觀察鏡、語音提示、LED存取顯示等。
