一、一般功能描述及特點：

1）具有故障自檢和故障代碼提示功能（如紅外是否對齊或損壞）；

2）主副機采用485通訊傳遞數據，連線很少，方便布線；

3）通過主控板上的內置輕觸按鈕或上位機軟件，可進行【受控通行】/【自由通行】/【禁止通行】三種模式共9種組合，及2種運行狀態（常開常閉）的設定，可單、雙向刷卡控制人員進出，也可單向或雙向自由進出，無需安裝手動按鈕；

4）讀卡開閘，出閘后紅外判斷立即復位關閘；

5）開閘后，在規定的時間內未通行時，系統將自動取消用戶的此次通行的權限，閘板自動回到關門狀態；

6）人員通過后主動上傳數據給訪客系統；

7）防夾傷功能，在閘門復位的過程中遇阻時，電機立即停止工作并反向運行，靈敏度的調節確保沖擊力不會對人體造成傷害，

8）在火警情況，閘機得到火警信號會自動變成緊急開狀態，雙向自由進出，便于人員逃生；

9）有重要訪客或或緊急情況時，可以通過遠程手動控制緊急開閘，方便人員進出；

10）在運行過程中或關閉狀態出現突然停電的情況時,閘板會自動打開，上電后或緊急情況解除后閘板自檢無障礙后自動復位；

11）獨有的超級電容充電技術，環保，節能，充電快，壽命是蓄電池的10倍，解決了蓄電池易壞而且不能快遞的難題（注：低配閘機用蓄電池）；

12）到位檢測采用霍爾方式，防潮防灰塵；

13）閘板同步可通過數字方式調節，無需改變到位檢測板的位置；

14）記憶功能：帶記憶及不帶記憶可通過主控板上的內置輕觸按鈕或上位機軟件設定，記憶功能結合紅外探測器的復雜邏輯判斷可以實現多次刷卡多人連續通行，通行速度是普通閘機的3-5倍；

15）通過9對以上高性能紅外探測器，結合復雜嚴密邏輯判斷可以精確地實現防尾隨、檢測非法通行、防夾防碰傷和方向判別，自由通行等功能 ，非法通行時閘機報警并主動上傳數據給監控系統；

16）獨特的紅外技術，可以分清大小物體，如人體和手臂，不會因隨意甩手而引起誤報警或閘板誤動作；

17）紅外雙保護功能：第一道保護為紅外邏輯保護，準確的邏輯判斷才是保證，人員進入通道而未檢測出閘閘板不會關閉；第二道是底部紅外的被動保護；凸顯了獨一無二的安全保證；

18）當人車共用通道時，底部紅外保護采用專用光柵，4cm以上的物體（如自行車輪胎）不會漏檢，避免人出去而自行車還在通道內時閘板關閉（此項僅針對900mm以上寬通道）；

19） 防非法闖入功能：受控通行時沒有給予合法通行信號或禁止通行時，強行闖入將被視為非法闖入，系統會自動報警并確保閘板上鎖，且可上傳信號給監控系統實現抓拍；

20) 防反闖入功能：在一方讀卡，反方向闖入時，閘板已經擺動一定角度時，系統會自動報警并確保閘板關上；

21) 可與多種讀卡設備相掛接，接收繼電器開關信號，12V電平信號，及485通訊等多種開閘信號；

22) 可直接通過管理計算機實現遠程控制與管理；

23) 未授權者進入而導致閘板關閉時處于行人視線正前方，不會由于行人躲避不及時對人體造成傷害。

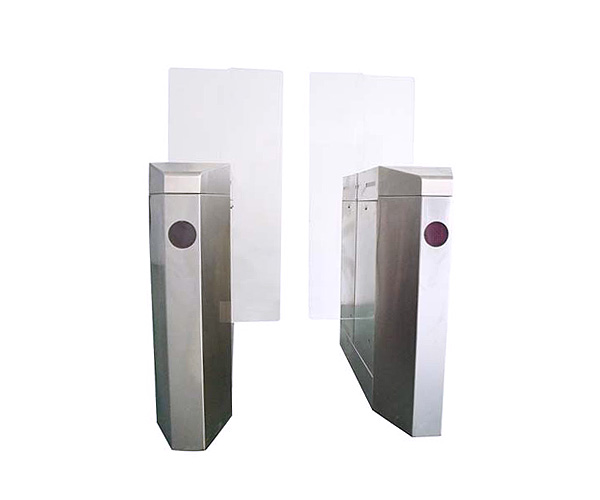

二、主要結構及特點描述：

■通道寬：人行通道寬520-600MM之間（可根據項目具體情況進行設計，標準為520mm）。

■外殼框架采用優質不銹鋼制造，內部構件全部經過防銹防腐處理，經久耐用；運作平穩，靜音，低功耗，節能環保。

■蝸輪蝸桿傳動：通過40型蝸輪蝸桿的自鎖作用，實現閘門的有效鎖定，可確保10年不用更換。比市面上60型減速機耐用10倍。

■驅動電機：采用直流無刷電機，無碳刷磨損，同步性好，響應快速，運轉平穩，不抖動，低噪音，低功耗，運行速度快，電機使用壽命長。

■采用無刷電機脈沖輸出精確定位閘板位置，實現分段速度控制，實現軟啟動，軟停止，通過單位時間脈沖數的計算實現夾人力量的靈敏度控制。省去傳統的編碼器。

■9對以上高性能紅外探測器，就象9只眼睛眨也不眨看護著，不安全都不行。，

■獨特的層式機箱設計，上層為防雨，隔熱層，中間用密封的控制箱安裝線路板等電器。是真正的戶外機。

■嚴寒地區配有有效的溫控裝置，在-5度至+5度間自動調節。

■機械機芯：惠易通翼閘機芯

■箱體材質：304 不銹鋼，特殊場合用316，全部材料足厚1,3mm以上。

■表面處理：拉絲

■閘板材質：亞克力或軟膠

■默認由兩臺單機芯組成一組單通道，也可定制為兩臺單機芯和若干臺雙機芯組成一組多通道。

三、電氣參數：

■電源電壓：交流220V

■工作電壓：直流24V及12V

■驅動電機：130W，24V直流無刷電機

■通信接口：RS485

■工作環境：室內/室外

■工作溫度：- 15℃~ 60℃

■相對濕度：0 - 95%（不冷凝）

■控制輸入：繼電器或干接點信號,485通訊

■防水防塵等級：IP65或以上等級

■使用壽命2000萬次以上，故障間隔大于300萬次。

四、產品優勢：

1、具有10對紅外電眼。3對判斷進，3對判斷出，4對起保護作用，具有復雜嚴密的邏輯判斷，具有良好的防尾隨功能，具有防夾傷功能，可分清大小物體和通行人員的進出，可實現防甩手等不規范的動作判斷。

2、直流無刷電機系統驅動。具有使用壽命長，電機基本無維護，無磨損，無噪，可利用無刷電機的脈沖輸出，可實現有效的調速，軟啟動，軟停止功能，并通過脈沖的控制閘板的夾人的力量，防止傷人，并通過脈沖與位置的對應關系來實現位置的調整。

3、主副機之間采用485通訊方式，可減少預埋線的數量。

4、外觀材質采用純正的304不銹鋼，外表進行拉絲處理。

5、具有完善的故障顯示功能，通過代碼的方式，直觀地顯出了故障的現象，如某對紅外線沒有對齊，數碼管直接顯示該故障方便維護。

6、語音播報提示功能。（任選）

7、具有統一標準的對外電氣接口，可與多種讀卡器相掛接，并可通過管理計算機實現遠程控制與管理。

8、可自動對通行方向的通行人數進行統計，并以直觀的LED方式顯示給管理者，使管理者對某一方向通行人數了如指掌。（任選）

9、常開常閉任選、10種工作模式。
