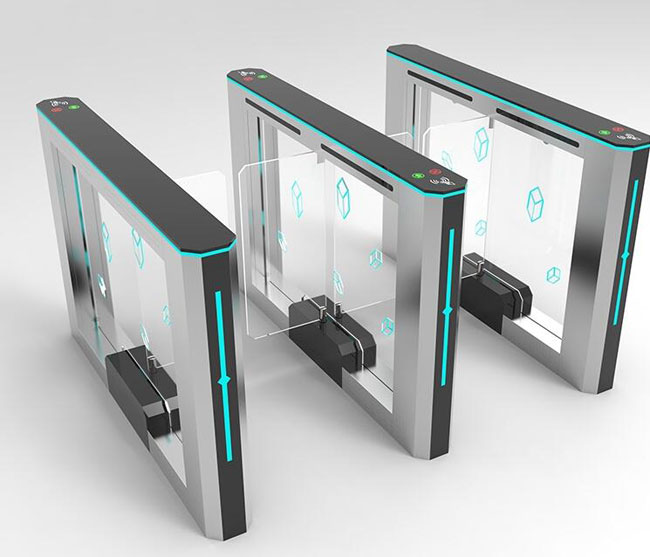

通達智速通門TDZ-B286S，是高端款室內速通門，機身兩側采用304不銹鋼材質加烤漆，抗銹性能強。上蓋采用黑色亞克力材質，抗指紋，不易粘塵。機身有明顯的紅藍綠燈光指示標識，能夠有效指引人員通行。多應用于大廈、寫字樓、機關單位辦公區域等地方。

產品構成結構：

1.產品結構主要由機械系統和電控系統兩大部分組成。

2.機械系統結構：機箱，擋板，擺臂，機芯；機芯組成主要有電機、機架、傳動軸、有機板擺臂等；

3.電控系統組成有：控制板、伺服電機、驅動器、行星減速機、紅外傳感器、方向指示燈、空氣開關、電源、報警器等；

4.人臉機/讀卡器/條碼平臺：當讀授權人臉或卡片、條碼信息并經過判斷處理后，向主控板發出申請通過信號（開關信號）；

5.控制板：產品的控制中心，它接收人臉機/讀卡器/條碼平臺和紅外線傳感器的信號，并對這些信號進行邏斷和處理后，再向方向指示燈、電機發出執行命令；

7.紅外傳感器：檢測行人位置和起到安全保護作用；

8.報警器：系統檢測到有非法進入通道的行人時，發出報警提示；

9.方向指示燈：容許通行或靜止通行指示，通行方向指示；

速通門工作原理：

1.打開電源，5秒后系統進入工作狀態；

2.當人臉機/讀卡器/條碼平臺讀到人員信息時，對讀到的信息進行判斷、處理，如果是授權過的人臉/卡號/條碼會提示識別成功，并通過人臉機/門禁板向閘機主控制板發出開閘信號；

3.主控板接收到開閘信號，并進行綜合判斷處理后，向電機驅動器發出有效控制信號，使方向指示燈轉為綠色箭頭通行標志，電機運轉，編碼器控制到位后，給出到位信號，電機停止轉動；

4.電機轉動90度，閘門打開（常開模式時，電機不動作），允許行人通過；

5.行人根據指示燈標志指示通過通道后，紅外傳感器檢測行人通過通道全過程，并不斷向主控板發出信號，直至行人完全通過通道；

6.行人通過后紅外向主控板發送信號，閘機主控板控制電機反轉，運行90度后停止，閘機關閉。

7.若行人忘記讀卡或條碼，或是未授權人員進入通道時，系統禁止行人通行（常開模式，閘門將關上；常閉模式，閘門不動作；），且發出聲光報警，直至行人退出通道后，解除報警；重新讀有效卡或條碼，或是已授權人員人臉后方允許通行。
