車位引導系統

一、系統介紹

隨著中國經濟的持續高速發展，城市居民汽車擁有量急劇增加，在擁擠的市區里汽車與停車位之間的矛盾越來越突出。公用停車場日漸無法滿足越來越多的停車需求，如何充分利用有限的停車場資源來最大程度滿足車輛的停泊需求，已成了當前急需解決的問題。同時讓車輛快速停至車場內，減緩道路擁堵也日益成為城市管理的重要課題。

目前停車場普遍存在的問題有：

停車場內到底還有多少空位可以使用，管理者無從知曉，只能靠人工去清點。

泊車者不了解泊位情況，盲目駛?cè)牒笤诘缆飞蠠o序流動，易造成交通擁堵。

管理者需要調配大量的管理人員疏導車輛的停放，無端地增加管理成本。

不能及時統計出不同時間段的車輛流量和不同區域的車位使用率，無法正確決策以調整資源配置，導致停車場利用率低下、 收益低下。

室內車位照明24小時長亮，用電消耗較大，造成不必要的浪費，增加管理成本。

為了實現停車場管理的高效率、低能耗、多收益的經營目標，實行停車場的信息化、智能化管理勢在必行。為此，我們研發、生產了以超聲波雷達為檢測手段的節能型車位引導系統。該系統創意巧妙，性能卓越,可以使泊車者及時了解到停車場內空余車位的實時信息，快速進入泊位，避免盲目駛?cè)耄岣呓煌ǖ缆防寐?、緩解車輛擁堵、提高停車場的車位利用率，達到降低汽車能耗、減少?gòu)U氣排放、降低管理成本的目的。同時利用車位節能開關來控制車位照明燈，真正實現“車來燈亮、車走燈滅”，充分節省電能，減少電費支出。

二、工作原理

系統工作原理，它由兩級總線網絡組成：第一級為工業CAN總線網絡，它將各個車位控制器串接在一起；第二級為RS485網絡，它將多個超聲雷達探頭串接在一起并連到相應的車位控制器上。CAN總線的使用保證了系統數據的實時性和可靠性，而RX485網絡的使用則兼顧了系統的低成本特性和施工的便易特性。

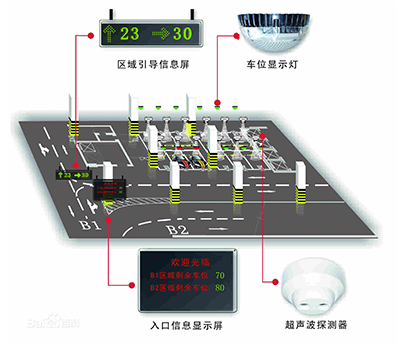

通過安裝在每個車位上方的超聲波車位探測器，實時采集停車場的各個車位的車輛信息。連接探測器的車位引導控制器會按照輪詢的方式，對所連接的各個探測器信息進行收集，并將數據通過CAN總線實時地發送給數據中心，由數據中心完成數據處理，并將處理后的車位數據發送到停車場各個LED指示屏進行空車位信息的顯示，從而實現引導車輛進入空余車位的功能。系統同時將數據傳送給計算機，由計算機將數據存放到數據庫服務器，用戶可通過計算機終端查詢停車場的實時車位信息及車場的年、月、日、時的統計數據。

三、系統特色

1、同時采用CAN和RS485 兩種總線，既充分保證系統的可靠性和大覆蓋范圍，又有效降低系統構造成本和施工難度；

2、 最多可連接64個車位探測器，每個車位誘導控制中心可接63個車位控制器,每路車位控制器可以連接1-4路485總線，每一條485總線最多可接16個車位探測器

3、 最多可控制4032個車位；

4、最大可管理63個邏輯分區，一條或多條RS485總線組成一個分區；

5、每一485總線最多可接4個LED顯示屏，以指示行車方向和各區的空車位數；

6、系統可脫離電腦獨立運行，可靠性高，成本低。

四、主要功能

1、車位引導功能：

控制顯示屏，引導車主以最短的時間快速進入空閑車位，提高停車場的使用率、優化停車環境，提高客戶滿意度。

2、固定車位保護功能：

通過規避引導，實現對于定保、月保、固定等專用車位的保留。

3、實時監控車位狀態：

系統可以實時顯示車位占用情況，統計停車場車位的占用數、空余數，統計時間段內各類車輛的進、出場數等，方便管理人員對車場的監控及管理。

4、統計分析功能：

能統計停車場每天和每月的使用率、分時段使用率等，方便業主了解停車場的使用狀況。

5、停車時間檢測功能：

汽車進入車位后開始計時，車場管理人員可以在控制室隨時了解車位的停車情況。

6、權限控制功能：

多級權限控制功能，方便對相關信息的控制和保密。
